Savremeni automobili su projektovani tako da ispune sve strožije ekološke norme, a da pritom zadrže dobre performanse, efikasnost i udobnost u vožnji. Strožiji standardi na polju emisije štetnih gasova primorali su proizvođače da usvoje napredne tehnologije namenjene smanjenju izduvnih gasova, a jedna od najvažnijih komponenti u tom sistemu je NOx senzor.

Azotni oksidi (NOx) spadaju među najštetnije zagađivače koje proizvode motori sa unutrašnjim sagorevanjem, naročito dizel motori. Da bi se ispunili savremeni propisi o emisijama i zaštitili kako životna sredina tako i ljudsko zdravlje, vozila se oslanjaju na precizno praćenje i kontrolu ovih gasova.

Iako većina vozača za njega čuje tek kada se pojavi lampica upozorenja ili vozilo pređe u „limp mode“, NOx senzor ima izuzetno važnu ulogu u radu modernih izduvnih i sistema za kontrolu emisije štetnih gasova.

Potrudićemo se da Vam detaljno objasnimo šta je NOx senzor, kako funkcioniše, zašto je važan, koji su simptomi kvara, koliko košta zamena i kako produžiti njegov vek trajanja.

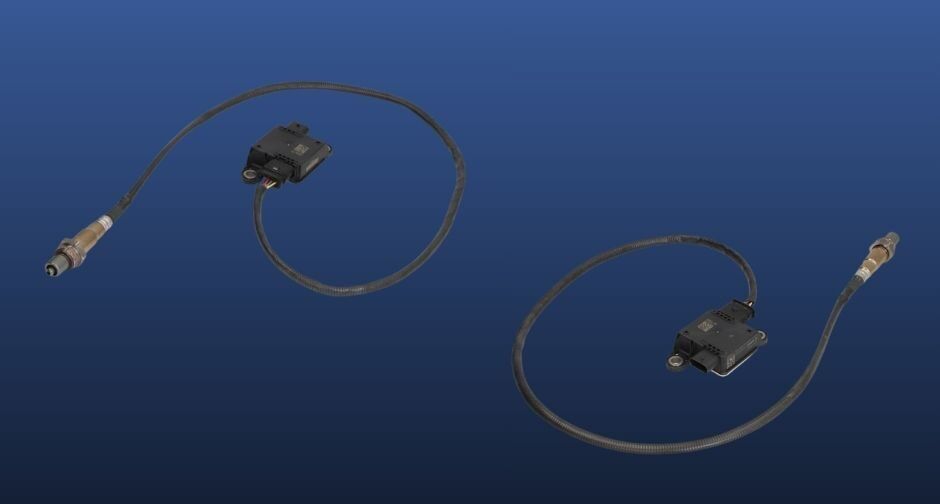

Šta je NOx senzor u automobilu?

NOx senzor je elektronski senzor izduvnog sistema namenjen merenju koncentracije azotnih oksida (NO i NO₂) u izduvnim gasovima vozila. Ovi gasovi nastaju tokom sagorevanja na visokim temperaturama i predstavljaju jedan od glavnih uzroka zagađenja vazduha i smoga.

Azotni oksidi nastaju kada se azot i kiseonik iz vazduha kombinuju pri visokim temperaturama i pritisku u cilindrima motora. Ovaj proces je naročito izražen kod:

dizel motora,
benzinskih motora sa siromašnom smešom,
turbo motora pod velikim opterećenjem.

NOx gasovi su štetni jer:

doprinose stvaranju smoga,
izazivaju respiratorne i kardiovaskularne probleme,
učestvuju u nastanku kiselih kiša.

Zbog toga su emisije NOx-a strogo regulisane širom sveta.

Za razliku od jednostavnijih senzora, NOx senzor meri vrlo precizne vrednosti i u realnom vremenu šalje podatke elektronskoj upravljačkoj jedinici motora (ECU), koja na osnovu tih informacija prilagođava rad motora i sistema za obradu izduvnih gasova.

Većina savremenih NOx senzora sastoji se od:

sonde za merenje izloženosti izduvnim gasovima,
integrisanog upravljačkog modula (upravljačka jedinica senzora),
električnih veza sa upravljačkom jedinicom motora (ECU).

Ovakav dizajn omogućava senzoru da neprekidno analizira sastav izduvnih gasova i šalje tačne podatke upravljačkoj jedinici motora, čime se omogućava precizna kontrola sistema za smanjenje emisije štetnih gasova.

Gde se nalazi NOx senzor u automobilu?

NOx senzor je uvek postavljen u izduvnom sistemu, ali tačna lokacija zavisi od tipa motora i konstrukcije sistema za kontrolu emisije.

Većina modernih vozila ima jedan ili dva NOx senzora:

pre katalizatora (upstream),
Posle katalizatora i SCR sistema (downstream).

Dizel vozila gotovo uvek koriste dva senzora kako bi se precizno pratila efikasnost sistema.

Zašto je lokacija važna?

Senzor pre katalizatora meri sirove emisije iz motora.
Senzor posle katalizatora meri koliko je sistem uspešno smanjio NOx.

Na taj način ECU može da detektuje kvarove SCR sistema, AdBlue dizne ili katalizatora.

Kako funkcioniše NOx senzor?

NOx senzor funkcioniše tako što hemijski analizira izduvne gasove dok oni prolaze kroz izduvni sistem. Unutar senzora nalazi se keramički merni element koji radi na veoma visokim temperaturama. Ovaj element reaguje sa azotnim oksidima i proizvodi električni signal proporcionalan koncentraciji NOx-a.

Evo pojednostavljenog objašnjenja korak po korak kako senzor radi:

Izduvni gasovi prelaze preko mernog elementa;
Azotni oksidi izazivaju elektrohemijsku reakciju;
Senzor pretvara ovu reakciju u električni signal;
Integrisana upravljačka jedinica obrađuje signal;
Podaci se u realnom vremenu šalju ECU-u.

Na osnovu ovih informacija, elektronska upravljačka jedinica motora može da:

Prilagodi ubrizgavanje goriva;
Kontroliše recirkulaciju izduvnih gasova (EGR);
Reguliše sistem selektivne katalitičke redukcije (SCR);
Optimizuje ubrizgavanje AdBlue tečnosti kod dizel vozila.

Zahvaljujući visokoj tačnosti podataka koje pruža, NOx senzor je neophodan za ispunjavanje savremenih standarda emisije. Bez pouzdanih povratnih informacija sa NOx senzora, vozilo ne može efikasno smanjivati emisije niti pravilno upravljati sistemima za kontrolu izduvnih gasova.

Zašto je NOx senzor važan?

NOx senzor nije samo još jedna komponenta sistema za kontrolu emisija, već jedan od ključnih auto delova koji imaju važnu ulogu u savremenom upravljanju motorom. Njegov značaj prevazilazi zaštitu životne sredine i direktno utiče na performanse vozila, zakonitost upotrebe i troškove eksploatacije.

Glavni razlozi zašto je NOx senzor važan:

Zaštita životne sredine

Azotni oksidi doprinose stvaranju smoga, kiselih kiša i respiratornih problema. Precizno praćenje pomaže u smanjenju ovih štetnih uticaja.

Usklađenost sa zakonskim propisima

Neispravan NOx senzor može dovesti do momentalnog pada na testu emisije i kršenja zakona o emisijama.

Performanse i efikasnost motora

Netačna očitavanja NOx-a mogu dovesti do nepravilne smeše goriva, smanjene snage i povećane potrošnje goriva.

Zaštita komponenti izduvnog sistema

Neispravni sistemi za kontrolu emisija mogu oštetiti skupe komponente, poput katalizatora i SCR sistema.

Upozorenja na instrument tabli i ograničenja u vožnji

Mnoga vozila prikazuju upozorenja motora ili uvode ograničenja brzine i snage kada se detektuju greške povezane sa NOx-om.

Zbog svoje centralne uloge, čak i manji kvar NOx senzora može, ako se ignoriše, izazvati lanac dodatnih problema.

Simptomi neispravnog NOx senzora

NOx senzor koji otkazuje često pokazuje jasne znake upozorenja, iako se neki simptomi mogu pomešati sa drugim problemima motora ili sistema za emisiju. Rano otkrivanje je važno kako bi se izbegle nepotrebne popravke i veći troškovi.

Uobičajeni simptomi lošeg NOx senzora uključuju:

Lampica “Check Engine” ili lampica upozorenja za emisije;
Povećana potrošnja goriva;
Smanjena snaga motora ili aktiviranje limp mode režima;
Upozorenja sistema AdBlue ili prekomerna potrošnja AdBlue tečnosti;
Pad na testu emisije na tehničkom pregledu;
Povremeno zastajkivanje motora ili nepravilan rad.

Kod mnogih vozila, ECU memorije čuvaju specifične kodove grešaka povezane sa radom NOx senzora. Ovi kodovi pomažu tehničarima da utvrde da li je problem u samom senzoru, njegovom ožičenju ili upravljačkom modulu senzora.

Ignorisanje ovih simptoma može dovesti do dodatnih kvarova u izduvnom sistemu, što značajno povećava troškove popravke.

Najčešći kodovi grešaka NOx senzora

Kada NOx senzor ne funkcioniše pravilno, upravljačka jedinica motora beleži dijagnostičke kodove grešaka (DTC) koji pomažu u identifikaciji problema. Ovi kodovi se obično očitavaju pomoću OBD dijagnostičkog skenera i ključni su za tačno utvrđivanje kvara.

Neki od najčešćih kodova grešaka vezanih za NOx uključuju:

P2200 / P2201 – Greška u kolu NOx senzora ili problem sa opsegom/perfomansama;
P2202 – Nizak ulazni signal kola NOx senzora;
P2203 – Visok ulazni signal kola NOx senzora;
P229F / P22A0 – Greška u performansama NOx senzora ili nelogičan signal;
P1033 / P1034 – Greške efikasnosti ili adaptacije NOx senzora (specifično za proizvođača).

Ovi kodovi mogu ukazivati na:

Neispravan NOx senzor;
Probleme sa upravljačkim modulom senzora;
Kvarove na instalaciji ili konektorima;
Netačna očitavanja izduvnih gasova usled problema sa SCR ili EGR sistemom.

Važno je napomenuti da kodovi grešaka ne znače uvek da je sam senzor neispravan. Ispravna dijagnostika treba da uključi proveru instalacije, napajanja, eventualnih curenja izduvnih gasova i rada SCR sistema pre zamene delova.

Da li NOx senzori zahtevaju programiranje?

Kod mnogih savremenih vozila NOx senzori često zahtevaju programiranje ili kalibraciju nakon zamene. Ovo je ključan detalj koji se često zanemaruje i može dovesti do ponovnog pojavljivanja kodova grešaka čak i nakon ugradnje novog senzora.

Programiranje ili kodiranje je obično potrebno kada:

Menjate NOx senzor originalnim (OEM) delom.
Ugrađujete zamenski (aftermarket) senzor koji zahteva adaptaciju.
Senzor ima integrisani upravljački modul.
Vozilo koristi naprednu SCR logiku i sisteme za kontrolu emisija.

Tokom programiranja, ECU uči karakteristike novog senzora i sinhronizuje ga sa sistemom za kontrolu emisija. Bez ovog koraka, vozilo može nastaviti da prikazuje upozorenja, ograniči snagu motora ili onemogući rad sistema za kontrolu emisija.

Programiranje u ovlašćenom servisu naspram nezavisnih radionica

Dijagnostika na nivou ovlašćenog servisa obično garantuje pravilno kodiranje.
Nezavisne radionice mogu programirati NOx senzore ako poseduju kompatibilne dijagnostičke alate.
Samostalna zamena bez programiranja često dovodi do neuspeha.

Zbog toga, zamena NOx senzora retko predstavlja jednostavan posao tipa „uključi i vozi“.

Da li svi automobili imaju NOx senzor?

Iako je NOx senzor važan deo savremenih sistema za kontrolu emisija, nemaju ga svi automobili, njegovo prisustvo zavisi od tipa motora, standarda emisije i starosti vozila.

NOx senzor kod dizel i benzinskih motora

NOx senzori su mnogo češći kod dizel vozila nego kod automobila sa benzinskim motorima, zbog načina na koji se azotni oksidi stvaraju tokom sagorevanja.

Dizel motori

Rade na višim temperaturama sagorevanja.
Proizvode znatno veće količine NOx emisija.
Često koriste SCR sisteme i AdBlue tečnost.
U velikoj meri se oslanjaju na NOx senzore za kontrolu emisija.

Kod dizel vozila, NOx senzori su često ugrađeni pre i posle SCR katalizatora kako bi se merila efikasnost sistema i precizno regulisalo ubrizgavanje AdBlue tečnosti.

Benzinski motori

Uglavnom proizvode niže nivoe NOx-a.
Najčešće koriste trostepene (three-way) katalizatore.
Često ne zahtevaju posebne NOx senzore.

Međutim, neki savremeni benzinski motori sa tehnologijom siromašne smeše (lean-burn) takođe mogu koristiti NOx senzore kako bi ispunili stroge propise o emisijama.

Svest o činjenici da li Vaše vozilo koristi NOx senzor, i koliko je isti važan za tip motora koji imate, pomaže u izbegavanju pogrešne dijagnostike i nepotrebnih popravki.

Da li se NOx senzor može čistiti?

Čišćenje NOx senzora je često pitanje, ali odgovor uglavnom nije ohrabrujući. U većini slučajeva, NOx senzori nisu konstruisani tako da se mogu čistiti na isti način kao neki drugi delovi izduvnog sistema.

NOx senzori sadrže osetljive keramičke i elektronske elemente. Izloženost čađi, visokim temperaturama i hemikalijama trajno menja tačnost senzora. Spoljašnje čišćenje ne vraća funkcionalnost unutrašnjih elemenata senzora.

Iako neki korisnici prijavljuju privremena poboljšanja nakon čišćenja, ti rezultati su uglavnom kratkoročni i nepouzdani. Sprejevi ili rastvarači mogu oštetiti senzor ili njegov upravljački modul, čime se problem dodatno pogoršava.

Kada čišćenje može pomoći (u ograničenim slučajevima)?

Čišćenje može biti korisno samo ako:

Problem predstavlja spoljašnja kontaminacija (prljavština sa puta, konektori).
Greška je povezana sa instalacijom ili konektorima, a ne sa samim mernim elementom senzora.

U većini slučajeva, neispravan NOx senzor zahteva popravku na nivou instalacije ili potpunu zamenu. Pokušaj čišćenja senzora kao trajnog rešenja se ne preporučuje i može samo odložiti pravilnu popravku.

Izvor fotografije: https://www.hella.com/techworld/assetsfs/images/nox_09_tw_customresolution.jpg

Popravka ili zamena NOX senzora – koja je najbolja opcija?

Kada se pojavi kvar NOx senzora, vozači se često suočavaju sa pitanjem: da li senzor treba popraviti ili zameniti? Odgovor zavisi od osnovnog uzroka problema, tipa vozila i ukupne isplativosti.

Popravka se može razmotriti ako:

Problem izaziva oštećena instalacija ili konektori.
Postoji korozija na priključku ili tačkama uzemljenja.
Kodovi grešaka ukazuju na probleme u komunikaciji ili naponu, a ne na kvar samog senzora.

U tim slučajevima, popravka instalacije ili obnavljanje ispravnih električnih veza može rešiti problem bez zamene samog senzora.

Zamena je obično neophodna ako:

Unutrašnja elektronika senzora je otkazala.
Kodovi grešaka se odmah vraćaju nakon brisanja.
Senzor daje nelogična ili nestabilna očitavanja.
Vozilo ima veliku kilometražu i originalne komponente sistema za emisiju.

Pošto NOx senzori rade u uslovima ekstremne toplote i hemijskog opterećenja, unutrašnje propadanje je često i nepovratno. U takvim slučajevima, zamena je jedino pouzdano dugoročno rešenje.

Sa stanovišta troškova i pouzdanosti, zamena je često sigurnija opcija kada senzor dostigne kraj svog radnog veka.

Cena NOx senzora

Cena NOx senzora može značajno da varira u zavisnosti od marke vozila, tipa motora i složenosti sistema za kontrolu emisija. Zbog toga spada među skuplje senzore izduvnog sistema u savremenim automobilima.

Tipične stavke troškova NOx senzora

Cena NOx senzora

OEM senzori su obično skuplji, ali nude zagarantovanu kompatibilnost. Zamenski (aftermarket) senzori mogu biti jeftiniji, ali se kvalitet razlikuje. Prosečna cena novog NOX senzora se kreće od 15000 do 30000 RSD.

Troškovi rada

Ugradnja može zahtevati pristup izduvnom sistemu i toplotnim štitovima, što povećava vreme rada.

Programiranje ili kodiranje

Mnoga vozila zahtevaju adaptaciju senzora nakon ugradnje, što dodatno povećava ukupnu cenu.

Ukupna cena troškova zamene i programiranja ili kodiranja se kreće od 10000 RSD pa naviše, u zavisnosti od složenosti procesa zamene.

Prosečan raspon cena

U većini slučajeva, ukupan trošak (delovi + rad + programiranje) može se kretati od nekoliko stotina do preko hiljadu jedinica lokalne valute, u zavisnosti od vozila i tržišta.

Iako cena može delovati visoko, odlaganje zamene može dovesti do dodatnih oštećenja SCR sistema ili katalizatora, čija je popravka znatno skuplja.

NOx senzor i AdBlue (SCR sistem)

Kod savremenih dizel vozila, NOx senzor tesno sarađuje sa sistemom selektivne katalitičke redukcije (SCR), koji koristi AdBlue tečnost za neutralizaciju štetnih azotnih oksida u izduvnim gasovima.

SCR sistem se oslanja na tačna merenja NOx-a kako bi pravilno funkcionisao. NOx senzor:

Meri nivoe NOx-a pre i posle SCR katalizatora.
Šalje podatke u realnom vremenu upravljačkoj jedinici motora.
Omogućava precizno doziranje AdBlue tečnosti na osnovu stvarnih emisija.
Potvrđuje da li SCR sistem efikasno smanjuje NOx.

Ako NOx senzor šalje netačne podatke, ECU može ubrizgavati previše ili premalo AdBlue tečnosti. To može dovesti do povećanih emisija, poruka upozorenja i, na kraju, ograničenja u vožnji ili blokade pokretanja motora.

Uobičajeni problemi SCR sistema izazvani kvarom NOx senzora

Upozorenja vezana za AdBlue uprkos punom rezervoaru.
Prekomerna potrošnja AdBlue tečnosti.
Upozorenja o kvaru sistema za emisije.
Odbrojavanje koje ograničava broj pokretanja motora.

Zbog strogih propisa o emisijama, mnoga vozila će ograničiti performanse ili onemogućiti ponovno pokretanje ako kvarovi vezani za SCR sistem potraju.

Da li je moguće voziti sa neispravnim NOx senzorom?

Tehnički gledano, često je moguće voziti sa neispravnim NOx senzorom, ali to se ne preporučuje.

U zavisnosti od vozila i težine kvara, možete iskusiti:

Smanjenu snagu motora (limp mode).
Povećanu potrošnju goriva i AdBlue tečnosti.
Stalne lampice upozorenja.
Pad na testu emisije ili tehničkom pregledu.

Kod nekih dizel vozila, dugotrajni kvar NOx senzora može aktivirati mere usklađivanja sa zakonom, kao što su:

Ograničenje snage motora.
Ograničenje maksimalne brzine.
Blokada ponovnog pokretanja motora nakon određenog broja vožnji.

Ove mere su osmišljene kako bi se obezbedilo poštovanje propisa o emisijama i mogu ostaviti vozača u nezgodnoj situaciji ako se problem ignoriše.

Kratkoročna vožnja sa neispravnim NOx senzorom do servisa je obično moguća. Dugoročna vožnja može izazvati dodatna oštećenja sistema za emisije i veće troškove popravke

Rešavanje problema u ranoj fazi je uvek najsigurniji i najisplativiji izbor.

FAQ - česta pitanja o NOx senzoru

1) Koliko dugo traje NOx senzor?

NOx senzor obično traje između 80.000 i 150.000 kilometara, u zavisnosti od uslova vožnje, kvaliteta goriva i tipa motora. Vozila koja se uglavnom koriste za kratke relacije ili gradsku vožnju mogu doživeti raniji kvar zbog povećane količine čađi i zagađenja izduvnih gasova.

2) Da li neispravan NOx senzor može oštetiti motor?

Neispravan NOx senzor obično ne izaziva direktno oštećenje motora, ali može dovesti do loše kontrole emisija, pogrešnih podešavanja goriva i kvara SCR sistema. Vremenom to može oštetiti skupe komponente izduvnog sistema, kao što su SCR katalizator ili DPF (filter čestica kod dizel motora).

3) Da li neispravan NOx senzor dovodi do pada na testu emisije izduvnih gasova?

Da. Neispravan NOx senzor gotovo uvek rezultira padom na testu emisije ili tehničkom pregledu, jer vozilo ne može pravilno da prati i kontroliše nivoe azotnih oksida.

4) Da li mogu sam da zamenim NOx senzor?

Fizička zamena može biti moguća za iskusne „uradi sam“ entuzijaste, ali je nakon toga često neophodno programiranje ili kodiranje. Bez odgovarajućih dijagnostičkih alata, popravka može biti nepotpuna ili neuspešna.

5) Da li je bezbedno kupiti polovan NOx senzor?

Kupovina polovnog NOx senzora se ne preporučuje. Ovi senzori se vremenom troše i prilagođeni su konkretnim vozilima. Polovan senzor može brzo otkazati ili neće biti kompatibilan sa upravljačkom jedinicom Vašeg vozila.

NOx senzor je ključna komponenta savremenih vozila, naročito dizel automobila opremljenih naprednim sistemima za kontrolu emisija. Preciznim merenjem nivoa azotnih oksida, on omogućava upravljačkoj jedinici motora da smanji štetne emisije, optimizuje performanse i obezbedi usklađenost sa strogim ekološkim propisima.

Razumevanje načina rada NOx senzora, prepoznavanje ranih znakova kvara i saznanje kada je potrebna popravka ili zamena mogu vozačima uštedeti vreme, novac i nepotrebne probleme. Ignorisanje problema sa NOx senzorom često dovodi do većih troškova popravke i mogućih ograničenja u vožnji.

Informisanost o tehnologijama kontrole emisija više nije opcija, ona je sastavni deo savremenog vlasništva nad vozilom. Redovna dijagnostika i pravovremene popravke obezbeđuju ne samo ugodniju vožnju, već i čistiju životnu sredinu.
